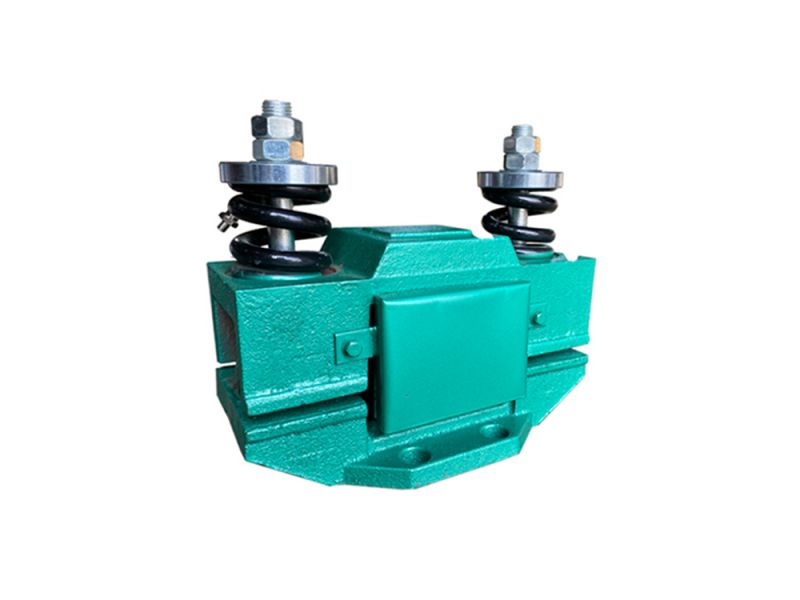

一、CZ型倉壁振動器的用途及特點CZ型倉壁振動器是靠高頻振動和沖擊力，有效地消除物料由于內摩擦，潮解，帶電、成份偏析等原因而引起的堵塞、搭拱現象，使物料從料倉口順利排出, 保證穩定地供料所必需的設備。CZ型倉壁振動器已廣泛地應用于礦山、冶金、化工、建材、機械等各行業中。CZ型倉壁振動器具有體積小、重量輕、結構簡單、耗電量低和維修量小的特點。二、CZ型倉壁振動器的結構倉壁振動器的結構如圖1、圖2所示。圖1為CZ10、CZ50和CZl00型橡膠彈簧振動器；圖2為CZ200、CZ250、CZ400、CZ600、CZ800、CZl000CZ1500型螺旋彈簧振動器。三、CZ型倉壁振動器的工作原理倉壁振動器的工作原理如圖3所示。倉壁振動器由振動體、共振彈簧、電磁鐵、機座等部件組成。鐵芯和銜鐵分別固定在機座和振動體上，振動體等部件構成質點M1、機座等部件構成質點M2。M1和M2由彈性系統聯系在一起。由于機座緊固在料倉壁上，這樣就構成了單質點定向qiang拍振動系統。根據機械振動的共振原理，電磁鐵的激振頻率為W，彈性系統自振頻率為W。，使其比值W / W0=0.9左右。處于低臨界狀態下共振。振動器的控制原理為半波整流，電磁線圈由交流電經二級管整流供電。當線路接通后，正半周脈動直流電壓加在電磁線圈上，由于電磁鐵的作用，振動體和機座之間產生脈沖電磁力，振動體被吸引，此時彈性系統貯存勢能，在負半周二級管不導通，電磁力消失，借助彈性系統貯存的勢能，使振動體向相反的方向振動。這樣周而復始，振動體便以交流電的頻率往復振動。振動體的周期性高頻振動，通過“沖擊塊”傳遞給料倉壁，倉壁的周期性振動，一方面使物料與倉壁脫離接觸，另一方面使物料受交變速度和加速度的影響，處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力，使物料從料倉口順利地排出。 五、CZ型倉壁振動器系列參數表        型號 model項  目itemCZ10CZ50CZ100CZ250（CZ200）CZ600（CZ400）CZ1000（CZ800）CZ1500振動力Force105010025060010001500功率（KW）Power0.0080.0300.10.060.150.20.45工作電壓（V）Voltage220220220220220220220工作電流（A）Current0.111.01.612.33.85振動頻率（次/分）Frequency3000300030003000300030003000振動體振幅Amplitude1.51.51.52221.5適于倉壁厚度hopper wall thickness0.6-0.81.2-1.62.5-3.21.0-4.03.0-8.06.0-148.0-18外形尺寸 Dimension166×62280×110300×135302×190×242410×240×363520×295×380重量Weight212.5242458119.3130 六、CZ型倉壁振動器的使用及安裝1、振動器使用注意項（1）振動器在工作過程中，鐵芯和銜鐵不允許碰撞，如發生碰撞，則必須立即調節振動體的振幅和工作氣隙。（2）使作振動器前必須先將料倉閘門打開，否則料倉內物料將被振實。（3）振動器經過長期停歇而又重新使用時，首先應檢查線圈是否受潮，如果受潮，則須烘干后再使用。（4）CZ型倉壁振動器不適用于有防爆要求的場合。2、振動器的安裝為了更好地發揮倉壁振動器的作用，安裝時應注意以下兩點。(1)振動器一般該安裝在料倉下部沿倉高1/4的位置上。(2)如料倉上有加強結構時，振動器不應安裝在加強結構上。

 YZO振動電機是動力源與振動源結合為一體的激振源，臥式電機是在轉子軸兩端各安裝一組可調偏心塊，利用 軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機具有激振力利用率高、能耗小、噪音低、壽命長，激振力可以沒有級調節，使用方便等優點，應用于一般振動機械，如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。  一、YZO振動電機的特點：  1、激振力與出力配合適當；激振力大；機體強度大；噪音低。  2、可按照不同的用途選擇振動頻率和振幅。  3、全封閉結構，可在任何無防爆要求的粉塵條件下工作。  4、可根據振動電機的安裝方式改變激振力的方向。  5、只須調整偏心塊的夾角，就可沒有級數調整激振力。  6、維護保養簡便。  7、規格齊全，能滿足各類振動機械的工作需要。    二、YZO振動電機技術參數YZO系列振動電機技術參數　　型號激振力（N）額定功率（Kw）額定電流（A）安裝尺寸外形尺寸重量ABΦkGABBBHDLYZO-1.5-215000.150.38180124103021015020330019YZO-2.5-225000.250.58180150122522017819832824YZO-5-250000.41.15220176143527020821636237YZO-8-280000.751.84236180183029224730142753YZO-16-2160001.53.84236200183029226730147075YZO-2.5-425000.250.58180150122522017819832827YZO-5-450000.41.15220176143527020821638843YZO-8-480000.751.84236180183029224730144061YZO-10-41000012.3236180183029224730144075YZO-16-4160001.53.4827022420.530330298364538107YZO-17-4170000.751.8260150272533024030045078YZO-20-42000024.12702242030330298370550135YZO-30-4300002.55.75326 三、YZO振動電機的應用領域：  廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。

YZS系列振動源三相異步電動機是各類振動機械的激振源。廣泛應用于電力 、建材、糧食、煤炭、礦山、冶金、等行業的振動給料機，振動輸送機、振動選礦機、及料倉的振動防堵塞機構等。YZS系列振動源三相異步電動機的特點為：激振力與出力配合得當 ，激振力大；機體重量輕；體積小，機械噪聲低，采用強阻型振動，具有穩定的振幅，激振力受電源電壓波動的影響小；全封閉結構 ，可在任何粉塵潮濕條件下工作，可調整激振力，維護保養簡單。1.激振力與出力配合得當：激振力大；機體重量輕；體積小；機械噪音低。  2.采用強阻型振動，具有穩定的振幅。        3.振動頻率可以通過或整轉速的辦法進行大范圍的調整并且能按照不同的用途任意選擇振動頻率和振幅。        4.激振力受電源電壓波動的影響小。        5.全封閉結構，可在任何無防爆要求的粉塵條件下工作。        6.可根據振動電機的安裝方式改變激振力的方向。        7.只須調整偏心塊的夾角，就可調整激振力。        8.維護保養簡單。       9.規格齊全，能滿足各共振動機械的工作需要。

 型號拖動電動機功率(千瓦)額定轉距(牛.米)調速范圍(轉/分)轉速變化率(%)重量(千克)YCT112-4A0.553.61250-125355YCT112-4B0.754.91250-125355YCT132-4A1.17.131250-125385YCT132-4B1.59.721250-125385YCT160-4A2.214.11250-1253120YCT160-4B3.019.21250-1253120YCT180-4A4.025.21250-1253160YCT200-4A5.535.11250-1253250YCT200-4B7.547.71250-1253250YCT225-4A1169.11250-1253420YCT225-4B1594.31250-1253420YCT250-4A18.51161320-1323500YCT250-4B221371320-1323500YCT280-4A301891320-1323630YCT315-4A372321320-1323850YCT315-4B452821320-1323850YCT355-4A553441340-44031700YCT355-4B754691340-44031700YCT355-4C905641340-60031700安裝尺寸及公差：(點擊查看)YCT系列電磁調速異步電動機是由三相異步電動機、電磁轉差離合器、測速發電機、電器控制裝置組成的，廣泛適用于恒轉矩?zé)o級調速的各種機器設備上。例如：紡織、電影制片、化工、印染、化學纖維、冶金、造紙、水泥、橡膠、電線、制糖、塑料、發電廠。更適用于變轉矩的離心式水泵和風機負載上，用轉速調節來代替閥門的開閉以控制流量或壓力，從而達到節能的目的。特點：1、交流無級調速，具有速度反饋的自動調節系統，速度變化率低于百分之三。2、結構簡單、使用維護方便、價格低廉。3、無失控區、調速范圍廣，可達十比一。4、控制功率小，便于自控、群控、遙控。5、起動性能好，起動力矩大，起動平滑。特性：1、自然機械特性電磁轉差離合器具有軟工作特性，在激磁電流下，轉速隨著負載轉矩的增加而下降。這種特性可適用于對張力要求不過分嚴的收卷機械，在設計時只要選用恬當，開環控制即可達到卷制過程中轉速與轉矩的自動調整。2、人工機械特性YCT系列電磁調速電機配上控制器后的機械特性。當負載在額定轉矩變化時，控制器根據發電機的信號自動調節激磁電流，使輸出轉速基本上保持不變，轉速變化率小于3%。3、傳遞效率由于電磁調速異步電動機的傳遞效率與輸出軸的轉速成正比，用戶在選用本產品時建議較長時間使用在高速或中速段比較經濟，短時間內使用低速段。調速電機的總效率Y=Y1×Y2　 Y1：拖動電機效率　　　Y2：離合器效率　　　Y2=n2/n1n1：拖動電機轉速　　　n2：離合器輸出軸轉速4、轉矩：本系列電動機只適用于恒轉矩負載遞減轉矩負載上，不適用于恒功率特性的負載上。使用與維護：1、用戶應按負載系統所要求的轉矩，正確選用YCT調速電動機及其派生系列產品，選用時應按額定轉矩一欄選用，不按標稱功率選用。2、安裝使用前應檢查下列各項：a、轉動輸出軸應轉動靈活、輕快、無摩擦及有害雜音。b、用500伏兆歐表檢測電機繞組，激磁繞組和測速機繞組，絕緣電阻應不低于0.38兆歐，否則應進行干燥。 3、安裝安裝可用彈性聯軸器或皮帶連接。4、出線端標記激磁線圈：F1　　F2　　　測速發電機：U　V　W 5、起動　運行　停機拖動電動機可以全壓起動，為了減少起動電流亦可降壓起動，拖動電動機起動以后，合上控制箱的電流開關，逐漸調節調速旋鈕，逐漸增加激磁電流，離合器的轉速逐漸加快，需要的運行轉速。停車時把調速旋鈕調到零位，再停止拖動電機。常見故障及排除方法： 故障可能的原因檢查及消除方法加負載后轉速降低太多測速發電機斷線或反饋量太小檢查是否斷線，加強反饋量軸承發響軸承損壞或不良，潤滑脂變質更換軸承、清洗、更換潤滑脂軸承升溫過高軸承潤滑脂過少，變脂，軸承損壞或不良同上并適量增加潤滑脂繞阻絕緣電阻過低繞阻受潮干燥繞組不能調速負載小于3%以上控制箱熔斷器燒斷或可控硅燒壞激磁線圈接地，激磁線圈短路，測速發電機斷線檢查激磁繞組的絕緣電阻及直流電阻，檢查測速發電機是否斷線及直流電阻 電話

JZO系列三相異步振動電機為各類振動機械通用激振源。如振動給料機，振動輸送機、振動烘干機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞等。可廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等待業，深受用戶歡迎。環境溫度：不超過40oC　　海　　拔：不超過1000米電源電壓：380伏　　　　 電源頻率：50赫茲防護等級：IP54　IP55　　接　　法：Y 或 Δ絕緣等級：B、F　　　　　工作方法：S1（連續）技術參數：型號功率激振力額定轉速安裝尺寸外形尺寸質量ABФABBBEFHH1H2LJZO-0.7-20.0750.7286015211681751402040702217027014JZO-1.5-20.151.52860180126102141502450802519629021JZO-2.5-20.252.52860180140122141682860802819631824JZO-5-20.452860220175142702083480903521635836JZO-8-20.75828602351801831025065751402529840060JZO-8-20.75828602551791831025065751402529840060JZO-16-21.51628602702242034029885901703036052290JZO-30-22.230286027022424340298859017030360540110JZO-1.2-40.11.2145015211681751402040702217028015JZO-2.5-40.12.51450180140122141682860802819631826JZO-5-40.251450220175142702083480903521636842JZO-8-40.4814502351801831025065751402529841562JZO-8-40.4814502551801831025065751402529841562JZO-16-40.7516145027022420340298859017030360522100JZO-16-40.7516145029022420340298859017030360522100JZO-20-41.120145029022420340298859017030360540106JZO-32-42.232145031018024340298859017030360540110JZO-50-43.75014503901953348034212012522535400600290JZO-75-45.57514504402483652041013513522540475683380JZO-2.5-60.252.5960220146122701803070903021634035JZO-5-60.459602201751427020834801203524640046JZO-10-60.75109602351801831025065751402529847080JZO-10-60.75109602551801831025065751402529847080JZO-20-61.52096027022420340298859017030360522135JZO-20-61.52096029022420340298859017030360522135JZO-30-62.2309603501743043029810010520032390525195JZO-30-62.2309603402303043029810010520032390525195JZO-40-63409603501803043031510010520032390540215JZO-50-63.7509603901553348034212012522535400600290JZO-50-63.7509603901953348034212012522535400600290JZO-75-65.5759604402483652041013513522540475683380JZO-100- 67.51009604403003652046213513522540475735430

TZD振動電機是各類振動機械的通用激振源。廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等行業的振動給料機，振動輸送機、振動烘干機、振動選礦機、振動落砂機、振動節分機及料倉的振動防堵塞機構等。一、TZD振動電機工作原理: 振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。二、TZD系列振動電機主要特點:1.規格齊全,能滿足各類振動機械的工作需要。2.激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。3.因?yàn)檎駝与姍C(jī)是強阻型振動而不是共振,所以有穩定的振幅。4.只須調整偏心塊的夾角,就可無級調整激振力和振幅。5.維護保養簡單,由于不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。6.振動頻率范圍大。電磁式激振器的振動頻率是固定的,一般等于電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整,并且能按照不同的通途任意選擇振動頻率和振幅。7.受電源波動的影響小,電磁式激振器會由于電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。三、TZD系列振動電機產品參數：

YZD振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機的激振力高、能耗小、噪音低、壽命長。一、YZD振動電機應用范圍：YZD系列振動電機是直線振動篩、振動給料機、振動給料斗、振動輸送機等各種振動機械達到的激振源，也是冶金、礦山、煤炭、建材、磨料、陶瓷、化工、糧 食等工業部門的理想設備，并可用于各種料倉、料斗、溜槽的倉壁振動，以防止物料滯留，促使物料快速運動。二、YZD振動電機主要特點：1.使用壽命長，只需定期維護保養軸承。2.利用平穩回轉產生振動，穩定性高，噪聲低。3.激振力與出力配合適當，機體質量輕、體積小。4.可多機組合成各種振動形式，滿足不同作業要求。5.全封閉結構，可在任何無防爆要求的條件下工作。　6.電機的可隨需要做適當?shù)恼{(diào)整，以適用特殊的環境YZD振動電機的示意圖： 三、YZD振動電機主要特點：

  YZU系列振動源三相異步電機?是一種將動力源與振動源集成一體的三相異步電動機，專為工業振動設備設計。其結構包含定子、轉子和軸端可調偏心塊組，通過高速旋轉產生的離心力驅動振動篩、給料機等設備完成篩分、輸送等作業，廣泛應用于冶金、礦山、化工等高負載場景。一、?YZU系列振動源三相異步電機工作原理定子繞組接入三相交流電后生成旋轉磁場，轉子因電磁感應產生電流并與磁場相互作用形成電磁轉矩，驅動轉子旋轉（基礎三相異步電動機原理）。轉子軸兩端安裝可調偏心塊組，轉子高速旋轉時，偏心塊離心力公式為 ?F=G/g×r×ω2?（G為偏心塊質量，r為質心距軸距離，ω為角速度），形成周期性激振力。通過調整偏心塊夾角或電機轉速，無級調節激振力大小及振動頻率，適應不同工藝需求。二、?YZU系列振動源三相異步電機特點1、全封閉防塵結構，支持粉塵環境作業；采用強化軸承設計，維護周期長，僅需定期潤滑。2、激振力與功率匹配度高，體積小、重量輕；振幅穩定（基于非共振原理），噪音≤75dB。3、激振力范圍廣，支持多機組合實現垂直/水平復合振動模式，適配復雜工況。4、可定制特殊電壓（如660V）、頻率（60Hz）或耐高溫/高海拔。三、?YZU系列振動源三相異步電機參數及外形尺寸型號激振力(N)  額定轉速(Rpm)額定功率(Kw) 電流(A)電壓(V)安裝尺寸外形尺寸重量(Kg)ABHKABBBHDGLYZU-1-2100028600.090.423801308080121701401541626013YZU-1.5-2150028600.150.51308080121701401541626013.5YZU-2-2200028600.180.541308080121701401541626014YZU-2.5-2250028600.200.551308080121701401541626019YZU-3-2300028600.250.61509090141851501721828020YZU-5-2500028600.370.91509090141851501721828021YZU-8-280028600.751.75180110110182201802301834036YZU-10-21000028600.751.75180110110182201802301834037YZU-15-21500028601.12.3220140120222702252602541547YZU-20-22000028601.53.1260150140263202803102844580YZU-30-23000028601.53.63101701603338028535630536130YZU-50-25000028602.25.13502201903344035041035608180YZU-1.5-4150014400.150.51308080121701401541626015YZU-2-4200014400.150.51308080121701401541626015.5YZU-2.5-4250014400.180.61509090141851501721828021YZU-3-4300014400.180.61509090141851501721828023YZU-5-4500014400.250.75180110112182201802301834037YZU-8-4800014400.551.5220140120222652252662541548YZU-10-41000014400.551.5220140120222652252662541549YZU-15-41500014400.751.9260150140263102453032845077YZU-20-42000014401.12.6260150140263102453032845082YZU-30-43000014401.53.63101701603338028535630536130YZU-50-45000014402.25.13502201903344035041035608180YZU-75-47500014403.78.438025022033(45)44634042540615230YZU-100-410000014405.51144028024036(52)53041047545710435YZU-140-414000014407.5154802802606-4557549856060832700YZU-3-630009600.250.84180110112182201802201834039YZU-5-650009600.371.2220140120222652252662541550YZU-8-680009600.551.5220140120222652252662541567YZU-10-6100009600.752.2260150140263102453052845083YZU-15-6150009601.13.13101701603338028535630536136YZU-20-6200009601.54.03101701603338028535630536140YZU-30-6300009602.25.63502201903344035041030608190YZU-40-64000096037.23502201903344035041030608210YZU-50-6500009603.78.438025022033(45)44634042540615230YZU-75-6750009605.51144028024035(52)53041047545710435YZU-100-61000009607.5154802802606-4557549856060832610YZU-140-614000096010224802802756-4557549857575880700YZU-5-850007200.752.2260150140263102453052845083YZU-10-8100007200.752.43101701603338028535630536145YZU-20-8200007201.54.33502201903344035041035608210YZU-30-8300007203.78.43802502203344634042540615230YZU-50-8500007205.5114402802403553041047545710435YZU-75-8750007207.5154802802606-4557549856060832610YZU-100-810000072010224802802756-4557549857575880700振動源三相異步電動機為各類振動機械通用激振源。如振動給料機，振動輸送機、振動烘干機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞等。可廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等待業，深受廣大用戶歡迎。環境溫度：不超過40oC　　海　　拔：不超過1000米電源電壓：380伏　　　　 電源頻率：50赫茲防護等級：IP54　IP55　　接　　法：Y 或 Δ絕緣等級：B、F　　　　　工作方法：S1（連續）

 XV系列振動電機是在Y系列振動電機的基礎上，吸收歐洲技術研發出的產品。振動電機的綜合概述：　　振動電機是動力源與振動源結合為一體的激振源，臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機具有激振力利用率高、能耗小、噪音低、壽命長，激振力可以無級調節，使用方便等優點，振動電機可以應用于一般振動機械，如：振動破碎機、 振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的應用在水電建設、火力發 電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。振動電機除了可以應用與一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振 動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。XV振動電機的優勢：　　①通過調整偏心塊的夾角可以方便的無極調節振動力　　②用拉伸鍍鋅鋼板制成的密閉防護罩　　③用進口V型環和脂槽對軸承進行密封　　④用O型圈進行密封防止粉塵進入　　⑤線圈進行特殊浸漆處理的方式進行安裝　　⑥結實的軸承座用來傳遞振動力　　⑦澆鑄的吊環使得在任何位置上都能方便的進行裝配　　⑧機殼為精密鑄件，全封閉、耐振　　⑨專用金屬出線夾緊接頭，有效防止電纜振動破壞　　⑩固定澆鑄的接線盒能經受嚴峻的環境考驗，具有防塵和防水的功能XV振動電機示意圖和技術參數：

VB振動電機是新鄉市高卓振動設備有限公司吸收同行業其它振動電機的優點進行優化組合后新近研制的新型振動電機，VB振動電機外殼采用一次性鑄造完成，充分增加了剛性強度，而且采用的是消失模鑄造，保證了表面的外觀造型美觀。外防護罩也采用一次性拉伸模具成型，使VB振動電機的密封性佳。偏心塊增厚加大同型號振動電機的振動力。VB振動電機在各方面進行了加強和優化使其和振動篩的配合佳，拆裝更方便，維護更簡單。VB振動電機的各項參數和其它系列的振動電機都可以互相通用，多用于各種型號的振動篩分設備作為主要振動力來源，具體型號可參考下表。VB系列振動電機原理與用途:VB系列振動電機是在雙軸的轉子軸兩端各安裝一組可調偏心塊，利用偏心塊旋轉產生的離心力得到激振力。它使用于料倉、料斗、溜槽的倉壁振動，還是自同步直 線振動篩、振動給料機、振動輸送機等各種振動機械的激振源，是冶金、礦山、煤炭、建材、化工等部門的理想設備，有廣泛的應用范圍。VB振動電機外殼采用一 次性鑄造完成，充分增加了剛性強度，而且采用的是全鋼模鑄造，保證了表面外觀造型美觀。外防護罩也改用一次性拉伸模具成型，使VB振動電機的密封性佳。 偏心塊增厚加大同型號振動電機的振動力。VB振動電機在各方面進行了加強和優化使其和振動篩的配合佳，拆裝更方便，維護更簡單。VB系列振動電機產品特點:1.vb振動電機因利用平穩的回轉產生振動，噪聲低。2.vb振動電機全封閉結構，可在任何無防爆要求的粉塵條件下工作。3.vb振動電機使用壽命長，軸承壽命2極達5000小時，4、6、8極達10000小時。4.vb振動電機只需調節偏心塊夾角，就可無級調整激振力。5.vb振動電機可多機組合成各種振動形式，以完成各種作業要求。6.vb振動電機機種豐富，規格齊全，能滿足各類振動機械的工作需要。 使用條件 環境溫度：不超過40℃。

倉壁振動器也稱防閉塞裝置。是老式電磁振動器的更新?lián)Q代產品。倉壁振動器也稱防閉塞裝置、倉壁振打器選用時應根據料倉形狀及物料特性，選擇不同振動力的振動器。如圓錐形料倉因其表面剛度較大，可適當選擇振動力偏大的，棱錐形倉料可適當偏小，如單臺效果不太好，可選兩臺或多臺組裝，或直接將倉壁振動器也稱倉壁振打器與料倉內活化器連接，以提高使用效果。倉壁振動器也稱倉壁振打器安裝位置一般位于料倉錐體高度1/4或小于1/4處。如安裝兩臺以上，可在對稱面的不同高度安裝，對于木制或混凝土料倉，可在倉壁加裝振動板以傳遞振動力，活化物料。                 一、倉壁振動器防閉塞裝置  防閉塞裝置是以振動電機為激振源的節能通過型產品，它是靠高頻振動和沖擊力，有效地消除由于內摩擦、潮解、帶電、成分偏析等原因而引起的架橋、搭拱、堵塞等現象，從使物料從倉口順利排出，保證穩定供料所必需的設備。   二、倉壁振動器機型種類   ZFB型倉壁振動器(電機式)，一般用于容量小的鋼制結構料倉或鋼制溜槽、導料管。震動器裝在倉壁外面。振動時，料倉局部產生彈性震動，并進一步將振動滲透到物料中，活化部分物料流動，達到破拱、防閉塞目的。   CZ型倉壁振動器是靠高頻振動和沖擊力，有效地消除物料由于內磨擦、潮解、帶電、成份偏析等原因引起的堵塞、塔拱現象，使物料從料倉口順利排出。保證穩定地供料所必需的設備。CZ型倉壁振動器已廣泛地應用于礦山、冶金、化工、建材、機械等各行業中。   XJF型倉壁振動器是利用振動電機為激振源的通用型防閉塞裝置。可以有效的防止和消除料倉（料罐或料斗）內的物料起拱、管狀通道及倉壁粘料等不流暢現象，能保證流料暢通，提高物料輸送自動化程度的專用設備。廣泛應用于火力發電、水電建設、煤炭、化工、環保、食品建材、礦山、輕工、水泥、交通、制藥、化肥、糧食、鑄造、港口、鐵路貨場、人造板等各種行業。  三、倉壁振動器工作原理    當防閉塞裝置工作時，振動電機的高速轉動，便產生了對料倉壁的周期性高頻振動，由于防閉塞裝置的周期性振動，一方面使物料與倉壁脫離接觸、消除物料與倉壁的摩擦，另一方面使物料受交變速度和加速度的影響，處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力，以消除料倉內物料間的相對穩定性，使物料從料倉口順利排出。    四、倉壁振動器應用領域  廣泛應用于火力發電、水電建設、煤炭、化工、環保、食品建材、礦山、輕工、水泥、交通、制藥、化肥、糧食、鑄造、港口、鐵路貨場、人造板等各種行業。

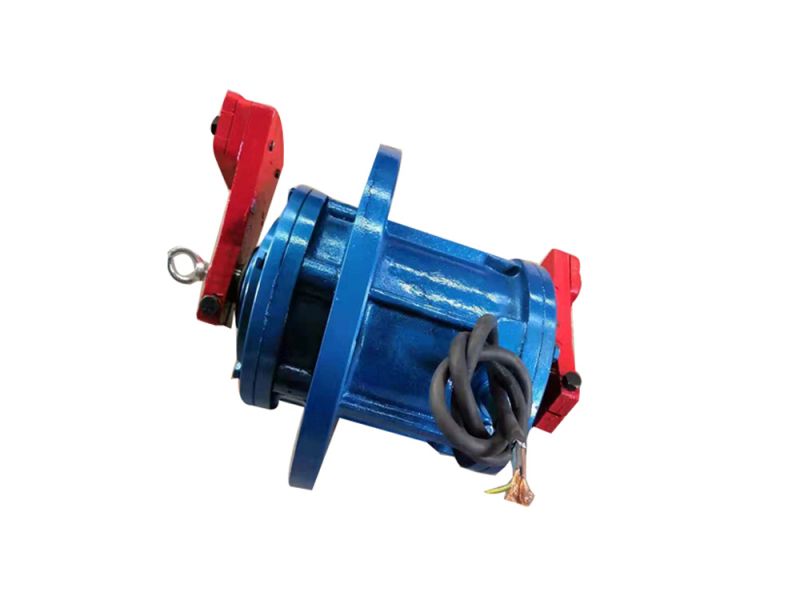

YZUL（YZSL）系列立式電機是各類振動機的通用動力源,以其優良的性能廣泛應用于煤炭、冶金、電力、糧食、化工、鑄造、水泥、港口、醫藥、加工等行業的振動給料機、振動篩分機、振動落砂機、振動放礦機、振動流化床及料倉等機械設備。一、YZUL（YZSL）系列立式電機工作原理:由電機本身運行產生易于調整的水平、垂直、傾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋轉、三維旋轉等多種運動方式，用于控制排料速度、處理精度等機械性能指標，以其獨到的結構特點適應于不同的機械對振動源的要求。二、YZUL（YZSL）系列立式電機特點:YZUL系列立式振動源三相異步電動機主要有立式電動機和上下振子組成，裝配方式采用先進的的單法蘭結構連接，使該立式振動電機具有以下諸多優點：體積小、重量輕、啟動迅速；噪音低、能耗低、效率高；激振力易于無級調整且調節范圍廣、振動無機械傳導；安裝便捷、維護簡單、壽命長。三、YZUL（YZSL）系列立式電機技術參數及安裝尺寸:型號激振力(N)同步轉速功率(KW)電流(A)安裝及外形尺寸備注123BN×φdLERYZUL-3-2300030000.250.62230200160204×φ11.528010070上法蘭200130中法蘭YZUL-5-2500030000.370.9230200160204×φ11.528510080上法蘭200130中法蘭YZUL-10-21000030000.751.72245210170226×φ11.6320120120上法蘭220155中法蘭YZUL-15-21500030001.12.3275235195246×φ14380150130上法蘭240195中法蘭YZUL-20-22000030001.53.1315265225348×φ18460165180上法蘭270225中法蘭YZUL-3-4300015000.180.6230200160204×φ11.528010085上法蘭200130中法蘭YZUL-5-4500015000.250.74245210170226×φ11.5320120135上法蘭220155中法蘭YZUL-8-4800015000.551.5275235195246×φ14380150140上法蘭240195中法蘭YZUL-10-41000015000.751.85315265225348×φ18460165160上法蘭270225中法蘭YZUL-15-41500015001.12.58315265225348×φ18470170180上法蘭270224中法蘭YZUL-30-43000015001.53.6375315272348×φ22490180200上法蘭320235中法蘭YZUL-50-45000015002.25.1440380325368×φ26560260235中法蘭YZUL-3-6300010000.250.92245210170226×φ11.5340120135上法蘭220155中法蘭YZUL-5-6500010000.371.2275235195246×φ14400150140上法蘭240195中法蘭
