多種振動篩工作原理信息及圖片

? 振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。

一、直線振動篩工作原理：

? ? 該產品是一款產量大、結構簡單的篩分設備，其工作原理是：采用雙電機提供動力源，兩臺振動電機做同步、反向旋轉,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線.兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的.適用于粒度在0.074-20mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分,給料粒度不大于30mm。

? 由高卓振動設計生產的直線篩可篩分粉末、顆粒狀物料，材質可分為Q235碳鋼與304不銹鋼兩類型，篩機型號可從500*200到1500*4000，用戶在選購時可根據合理選購。

? ??

二、三次元旋振篩工作原理：

? ? ?該系列產品是現今應用較廣的篩分設備之一，也是技術相對較為成熟的產品。其工作原理是：在立式振動點的帶動下，電機上下兩端偏心塊將電能轉化為水平、垂直、傾斜的三次元運動，再把這一運動形式通過軸承傳遞到上面，使物料在篩面做外擴漸開線運動，物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成篩分作。

? 由高卓振動設計生產的三次元旋振篩可以對各類型粉末、顆粒、漿液類物料，在選擇該系列產品時請注意物料篩分目數、要求產量、篩機材質等。

? ? ? ? ? ? ? ? ? ? ? ? ?

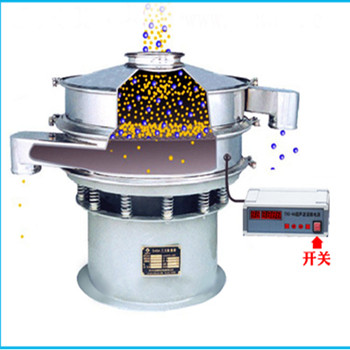

三、超聲波振動篩：

? ? 該系列產品是旋振篩的改良設備，是為了解決高精細粉末堵網問題而設計的。其運行方式和旋振篩運行相同，物料在篩面做三次元運動的同時受到一個高頻率低振幅的超聲振動波，使物料低空懸浮在篩面，從而解決精細粉末物料在篩分過程中的堵網問題。

該系列設備的篩分精度高（可達95%以上）、產量大（是普通圓篩的1-10倍）、噪音低、無粉塵污染、移動方便等特點，是食品、化工、醫藥等精細行業的新型篩分設備。

超聲波振動篩可有效的解決在篩分過程中的堵網、粘網、吸附、劇團、靜電、輕比重等篩分難題，可對500目以下精細粉末物料進行有效篩分工作。

? ? ? ? ? ? ? ? ? ? ? ?

四、搖擺篩：

? ? ?該產品不同于其他類型設備，它是一款新型的篩分設備，是一款防人工篩選動作的設備，其運行原理：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動，從而達到篩分之目的，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀、圓柱狀、片狀、不規則形狀易堵網且需要精密篩分的物料。

? 由于該設備的運行為左右搖擺，在使用時請注意保持安全距離，在使嚴格按照安使用說明書進行操作，如有任何問題請聯系我們，高卓振動竭誠為您服務！

以上就是常見的幾種振動篩工作原理，新鄉振動篩廠家-高卓振動是新鄉專業的篩分設備制造商，高卓技術員可為不同行業不同用戶量身設計各類型篩分設備，高卓振動歡迎您的光臨！咨詢熱點：18637360211.
